齿轮跳动检查仪-齿轮跳动检查仪精度高-河北联重机械制造有限公司

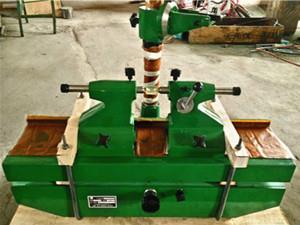

齿轮跳动检查仪检测齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时行为。检查时，将装在芯轴上的被检查齿轮，因定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

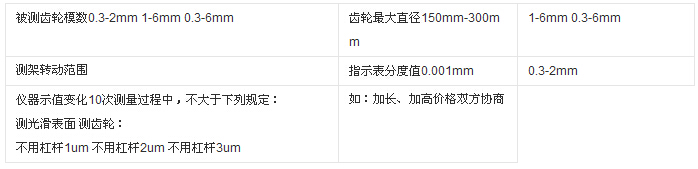

齿轮跳动仪的参数：
