合像水平仪-水平仪

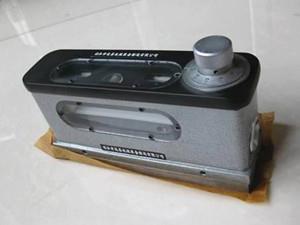

合像水平仪

合像水平仪是具有一个基座测量面,以测微螺旋副相对基座测量面调整水准器气泡,并由光学原理合像读数的水准器式水平仪
联重机械

合像水平仪详细介绍

合像水平仪是具有一个基座测量面,以测微螺旋副相对基座测量面调整水准器气泡,并由光学原理合像读数的水准器式水平仪



分度值:

系指使分度盘转动一个刻度,合像水平仪相应所产生的倾斜量。此倾斜量以 1m 为基准长的倾斜高与底边的比表示,单位: mm/m

零位:

当合像水平仪处于水平位置时,理想的气泡位置(此时气泡应以刻度范围的中点为对称)称为零位。此时通过棱镜、放大镜形成的水准泡影像应成光滑圆弧。



技术要求:

1 、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。

2 、喷漆表面应美观,不得有脱漆、划伤等缺陷,其他裸露非工作面不得有锈蚀等明显缺陷。

3 、测微螺杆在转动时应顺畅,不得有卡住或跳动现象。

4 、当测微螺杆均匀转动时,气泡在水准泡内移动应平稳,无停滞和跳动现象。
