三维平台-三维焊接平台-柔性焊接平台

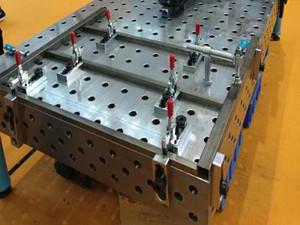

三维平台

三维平台的孔设计方案,三维:代表三个方向一般夹具都是纵向和横向没有垂直方向。三维焊接平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合,柔性焊接平台广泛使用于试验车间及研发实验等等都需要准确定位、夹紧和焊接。
联重机械

三维平台详细介绍

三维平台广泛适用于钢结构、各种车辆车身制造、轨道交通焊接、自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工、金属家具、设备装配、工业管道(法兰)、检测系统具有5大优势
1、经济性:每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装。


2、柔性化:柔性三维组合焊接工装平台的承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平 台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展 示的淋漓尽致,尤其在了大型工件方面的应用上。拼装方式多样,用户只要充分发挥想象力,几乎可达到专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具可以根据工件尺寸迅速搭出所需要的工装。


3、 准确性:柔性三维组合焊接平台再2吨左右1M2集中载荷的作用下,其变形量不过0.50mm,而再均布载荷作用下,其变形量只有 0.024mm,_可以满足绝大多数的焊接及装配加工的需要,其组建的精度高,工作平台定位孔中心公差在0.05mm以内。这种高精度将会反映在用 户所加工的产品中,因此此工作台也可用作检具的基准平台。


4、 重复性:三维柔性组合焊接工作台的台面有铸铁/钢结构件/精密加工件 /模块化组件组合而成,其性能非常稳定,如使用不当造成部件损坏时,也不用报废整张台,只要非常少的成本可以更换单个部件。焊接平台经过特殊加工处理, 在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。


5、模块化:所有组件分门别类,进行了标准化和系列化,互相匹配。选用较少的模块,可以实现各种快速定位和夹紧的功能。
产品的应用领域:随着工业的不断发展,三维柔性组合焊接工装已经广泛的应用于装备制造和焊接加工行业,改变了传统工业上的装夹定位方式,推动辄了更多更新的工艺方法的产生。通过不断的努力,我们已经羸得了市场的高度认可。


三维平台尺寸:长X宽(mm):
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
所有三维平台侧面高度为200mm

三维平台孔尺寸:
Φ28系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.03mm
Φ16系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.03mm,

如有特殊要求可根据客户要求及图纸加工定做,有问题或者需要可以随时致电我厂。
