三维焊接平台-三维柔性焊接平台-柔性焊接平台

三维焊接平台

三维柔性焊接平台广泛适用于钢结构、各种车辆车身制造、轨道交通焊接、三维焊接平台在自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工中都是不可或缺的加工工具。
联重机械

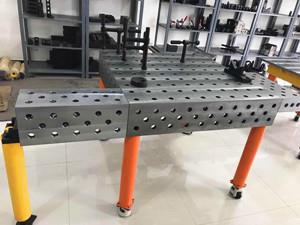

三维焊接平台详细介绍

三维焊接平台广泛适用于 钢结构、各种车辆车身制造、轨道交通焊接、自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工、金属家具、设备装配、工业管道(法兰)、检测系统具有5大优势 1、经济性:每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装,就像 儿童玩拼装式玩具一样。
2、柔性化:柔性三维组合焊接工装平 台的 承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平 台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展 示的淋漓尽致,尤其在了大型工件方面的应用上。拼装方式多样,用户只要充分发挥想象力,几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。
3、 准确性:柔性三维组合焊接平台再2吨左右1M2集中载荷的作用下,其变形量不超过0.50mm,而再均布载荷作用下,其变形量只有 0.024mm,完全可以满足绝大多数的焊接及装配加工的需要,其组建的精度高,工作平台定位孔中心公差保证在0.05mm以内。这种高精度将会反映在用 户所加工的产品中,因此此工作台也可用作检具的基准平台。
4、 重复性:三维柔性组合焊接工作台的台面有铸铁/钢结构件/精密加工件 /模块化组件组合而成,其性能非常稳定,如使用不当造成部件损坏时,也不用报废整张台,只要非常少的成本就可以更换单个部件。焊接平台经过特殊加工处理, 在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。
5、模块化:所有组件分门别类,进行了标准化和系列化,互相匹配。选用较少的模块,就可以实现各种快速定位和夹紧的功能。
产品的应用领域:随着工业的不断发展,三维柔性组合焊接工装已经广泛的应用于装备制造和焊接加工行业,改变了传统工业上的装夹定位方式,推动辄了更多更新的工艺方法的产生。通过不断的努力,我们已经羸得了市场的高度认可。

三维焊接平板尺寸:长X宽(mm):
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

三维铸件平台尺寸: (铸铁HT300)
2000x1000/2400x1200/3000x1500
所有三维平台侧面高度为200mm

二维平台尺寸:
1000X1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

孔尺寸:
Φ28系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.03mm
Φ16系列平台:孔公差是D10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.03mm,

如有特殊要求可根据客户要求及图纸加工定做,有任何问题或者需要可以随时致电我厂,或加QQ:3050701150,期待您的来电来询。

相关产品

平行夹紧转角套-垂直夹紧转角套-90°夹紧转角套
三维柔性焊接平台工装夹具分有平行夹紧转角套垂直夹紧转角套90°夹紧转角套和45度夹紧转角套等。
夹管
我公司主要生产夹管等各种精密量具。
平面角尺
平面角尺是为了保证工件在加工过程中达到一定尺寸精度要求,而将工件准确定位的元件。
