钢制V型架-V型铁-V型架

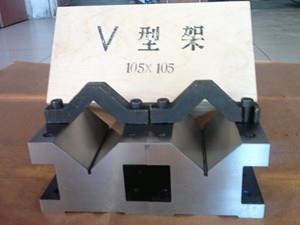

钢制V型架

钢制V型架又叫V型架,铸钢V型铁等,主要适用于精密轴类零部件的检测,划线,定仪及机械加工中的装夹等用途。是平台测量中的重要辅助工具。
联重机械

钢制V型架详细介绍

钢制V型架又叫V型架,铸钢V型铁等,主要适用于精密轴类零部件的检测,划线,定仪及机械加工中的装夹等用途。是平台测量中的重要辅助工具。

钢制V型架按JB/T8047-95标准制造,采用工具钢制造而成,与其它V型架的区别为:钢制V型架带压盖螺栓,可以将其工件固定在V型槽内禁止晃动。

钢制V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度,垂直度误差_小,V型槽的中心线必需在V型架的对称平面内并与底面平行,因为钢制V型架顶部带有夹持弓架的固定螺栓,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。从而使用起来更为方便。

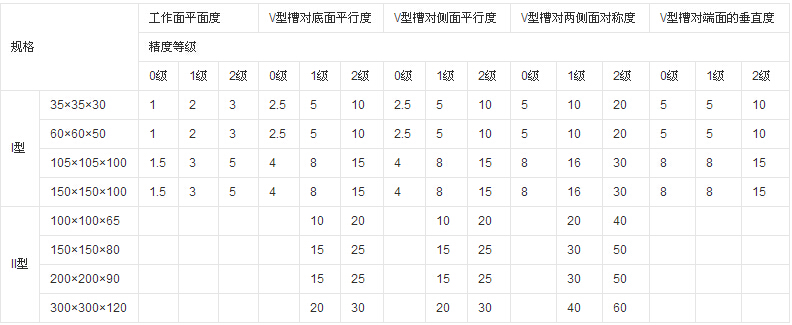

钢制V型架及V型架的规格精度如下:


非标规格可根据客户具体要求定做。有_问题或者需要可以随时致电我厂,期待您的来电来询。
